魯遠甫，中科院深圳先進技術研究院 副研究員
點擊鏈接：閱讀全文：http://www.ehrm.cn/ebook/201505/pdf/f2.pdf
激光對中技術
激光對中技術是一種采用激光與光電位敏傳感器、單片機與計算機相結合進行智能測量的技術，主要用于測量大型旋轉機械兩聯結軸軸線的平行偏量和角度偏量。

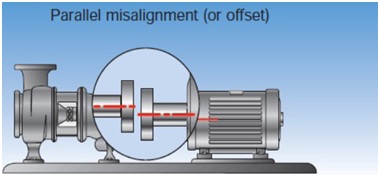

圖1平行不對中

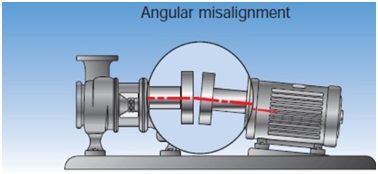

圖2 角度不對中
在動力機械等裝配工作中軸對中測量是十分重要的一步。對中偏差包括兩種：平行偏差和角度偏差。平行偏差是相聯結的兩軸在互相平行的情況下發生錯位，如圖1所示。角度偏差是兩軸的軸線不平行，相交成一定角度，如圖2所示。一般情況下，兩種偏差同時存在。如果軸不對中，會導致機器振動增加，軸承和密封圈磨損，聯軸器扭力異常，能耗增加等。有研究表明，相關設備50%以上的機械故障都與傳動設備聯軸器的對中不準有關，軸的不對中導致了維修成本的增加和生產的損失。因此，機械設備連接軸對中的測量方法及調整對機械設備安裝使用及維護保養具有十分重要的作用。
傳統的軸對中方法有直尺法、塞尺法和百分表法等，這些方法要做圖計算，效率低下，即使是非常具有經驗的操作工人也要花費較長的時間才能較好的完成對中測量。
點擊鏈接：閱讀全文：http://www.ehrm.cn/ebook/201505/pdf/f2.pdf
