半導體激光器具有光學特性優秀、單色性好、體積小和壽命長等一系列的優點，隨著科技的發展，已被廣泛應用在國防、通信、醫療和測量等領域中。半導體激光器需要專用的驅動電路，一般均采用恒流源電路。市場上專業的激光器驅動設備性能好，功能強大，然而價格昂貴，體積較大，對產品開發來說，一款小巧、功能簡單、性能穩定、價格低廉的激光器驅動電路很具有實用價值。

　　在傳感和檢測等應用領域，往往需要激光器工作在恒定功率狀態，而半導體激光器是非線性器件，受溫度等影響較大，電路中電阻等元器件的老化也會改變半導體激光器的特性，因此需要補償各種因素產生的影響。而在發射閾值電流以上時，半導體激光器的發光功率與驅動電流成線性關系，這使得通過控制驅動電流來調整發光功率成為可能。

　　電路工作原理分析

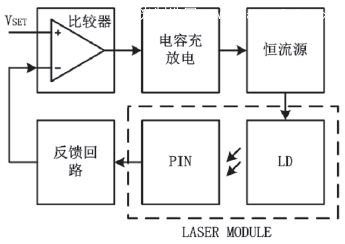

　　圖1所示為激光器自動功率控制系統原理框圖，整體電路形成一個閉合環路，通過負反饋機制穩定激光器的輸出功率。該驅動電路由電壓比較器、電容充放電模塊、恒流源和反饋回路構成，電容充放電模塊根據比較器輸出電壓的高低循環跳變來對電容進行充放電，最終將其電壓值穩定在某預設值，從而間接控制恒流源的輸入電壓，并進一步控制激光器電流，恒流源直接驅動LD激光器，它的輸入電壓和激光器驅動電流成正比例關系。

圖1 激光器自動功率控制系統原理圖

　　系統上電后，電壓比較器的正端設定正電壓值VSET，負端電壓假設為0，則比較器輸出的低電平致使電容充放電模塊對電容充電，隨著電容電壓的緩慢上升，恒流源的驅動電流不斷升高，激光器輸出光強不斷升高，PIN探測電流變大，從而導致反饋回路輸出電壓升高，直至高過比較器正端電壓VSET后，比較器輸出由低電平跳變?yōu)楦唠娖?，接著?zhí)行上述過程的反過程：電容放電、激光器功率減小，由此循環往復，最終穩定激光器發光功率。
