摘要

本報告對水導激光技術在精密制造行業的應用進行了全面而深入的調研。報告首先闡述了水導激光技術的基本原理、核心優勢和關鍵組成部分，隨后詳細分析了其在半導體、航空航天、醫療器械、汽車制造等精密制造領域的廣泛應用場景。報告還深入探討了該技術面臨的核心技術難點、材料加工挑戰、設備與工藝控制難題以及產業化壁壘，并對市場現狀、競爭格局和未來發展趨勢進行了系統性研究。通過對典型案例的分析，報告展示了水導激光技術在解決傳統加工痛點、提升產品質量和推動產業升級方面的巨大潛力。最后，報告對水導激光技術的未來發展方向進行了展望，旨在為相關領域的研究人員、工程師和決策者提供有價值的參考。

 第一部分：水導激光基礎技術調研

1. 水導激光基本概念與定義

水導激光（Water-Guided Laser，簡稱WGL）是一種將激光束耦合到微細水射流中的精密加工技術。其基本概念是利用水作為導光介質來傳輸激光，類似于傳統光纖的工作原理。核心原理是利用水的折射率（約1.33）與周?chē)諝獾恼凵渎剩s1.0）的差異，通過全內反射現象使激光在水射流中穩定傳輸，激光在水與空氣的界面上發生全反射，被引導至加工材料表面。

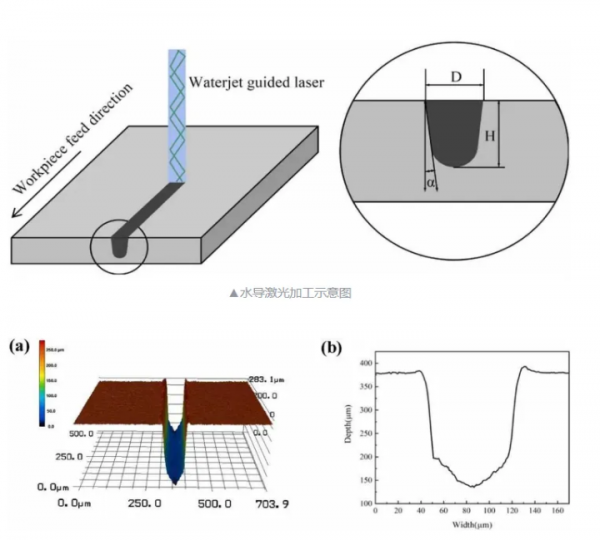

水導激光工作原理示意圖

2. 技術發展歷史

水導激光技術的發展可以追溯到19世紀。1842年，Colladon發現了光可以沿著水射流進行傳輸?shù)默F(xiàn)象，為水導激光技術奠定了理論基礎。1854年，Tyndall通過實驗進一步證實了光在彎曲液體流中的全內反射現象。然而，直到20世紀末，這項技術才真正開始應用于工業加工領域。1987年，Dot首次嘗試將激光和水射流結合，創造了"激光刀"的概念。1991年，瑞士聯邦理工大學的Richerzhagen博士對水導引光的原理進行了深入研究，并于1993年成功開發了水導激光加工技術。1997年，Synova公司成立，并對該技術進行了商業化改進，推動了水導激光技術在精密制造領域的廣泛應用。

3. 水導激光技術原理

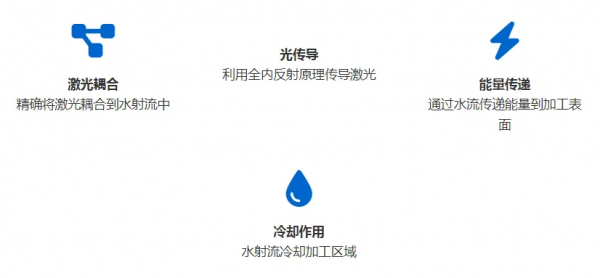

水導激光技術的工作原理可以概括為四個步驟：激光耦合、光傳導、能量傳遞和冷卻作用。首先，將大功率脈沖激光束精確地耦合到微細的水射流中。然后，利用全內反射原理，激光在水射流中穩定傳輸，類似于光在光纖中的傳導過程。接著，激光能量通過水流被精確地傳送到工作表面，實現對材料的精密加工。最后，水射流在加工過程中起到了冷卻和約束激光束的雙重作用，有效減少了熱影響區，提高了加工質量。

4. 水導激光加工優勢

相比傳統的加工方式，水導激光技術具有顯著的優勢。首先，它能夠?qū)崿F(xiàn)微米級的超高精度加工，滿足精密制造對尺寸精度和表面質量的苛刻要求。其次，水射流的冷卻作用顯著減少了加工過程中的熱影響區，避免了材料的熱損傷和變形，特別適用于熱敏材料的加工。此外，水導激光技術具有廣泛的材料適應性，可以加工金屬、陶瓷、復合材料、半導體等多種硬脆性加工材料。由于其非接觸式的加工方式，避免了刀具磨損和機械應力，保證了優異的表面質量。同時，水射流還能有效去除加工碎屑，保持加工區域的清潔，進一步提高了加工質量和效率。

 第二部分：市場現狀和發展趨勢

1. 全球市場規模與增長預測

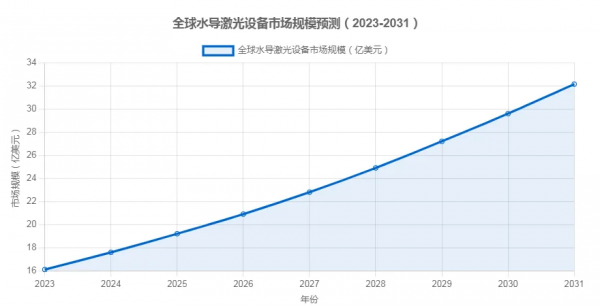

水導激光技術作為一項新興的精密加工技術，其市場規模正在快速增長。根據QYResearch的調研數據顯示，2024年全球水導激光加工設備市場規模約為17.59億美元，預計到2031年將達到32.15億美元，期間年復合增長率（CAGR）為9.0%。其中，精密五軸水導激光切割機市場是增長最快的細分市場之一，預計到2031年市場規模將達到16.19億美元。中國作為全球最大的制造業國家，對精密加工技術的需求日益增長，水導激光市場也呈現出快速發展的態勢。2024年，中國水導激光市場規模已超過5000萬元人民幣，并有望在未來幾年保持高速增長。

2. 產業化發展現狀

目前，全球水導激光技術市場主要由瑞士Synova公司主導。作為水導激光技術的開創者和領導者，Synova公司擁有完整的技術體系和核心專利，其產品在全球高端制造領域得到了廣泛應用。相比之下，國內水導激光產業尚處于起步階段，技術水平與國外先進企業仍有較大差距。國內主要企業包括濕特智造、科詩特、上海冷辰科技等，部分企業通過引進國外技術在國內進行組裝生產，同時也在積極開展自主研發和技術創新。華工激光與瑞士Synova的合作，為國內水導激光技術的發展注入了新的活力。

3. 精密制造行業應用場景深度分析

水導激光技術憑借其獨特的優勢，在精密制造領域展現出廣闊的應用前景。

• 航空航天領域

  ：在航空發動機渦輪葉片冷卻孔加工方面，水導激光技術能夠加工復雜的異形孔，避免重鑄層和微裂紋的產生，顯著提高冷卻效率和葉片壽命。此外，在復合材料切割、精密零部件加工等方面也具有重要應用價值。



• 半導體行業

  ：在硅片切割和芯片封裝等環節，水導激光技術能夠?qū)崿F(xiàn)無熱損傷的高精度切割，保證芯片的性能和可靠性，提高生產效率和良品率。

• 醫療器械制造

  ：水導激光技術的無接觸、高精度加工特性，使其在手術器械、植入物、微流控芯片等醫療器械的制造中具有得天獨厚的優勢，能夠滿足醫療器械對精度、安全性和生物相容性的嚴格要求。

• 新能源行業

  ：在鋰電池板片切割、太陽能電池板加工、燃料電池組件制造等領域，水導激光技術能夠有效減少毛刺和熱影響，提高產品的一致性和性能，推動新能源產業的技術升級。

• 電子制造業

  ：在LTCC材料加工、精密電路板切割、電子元器件加工等方面，水導激光技術能夠解決傳統激光加工存在的維度效應、熱影響區大等問題，為電子制造業提供了一種高效、精密的加工解決方案。

4. 技術發展趨勢預測

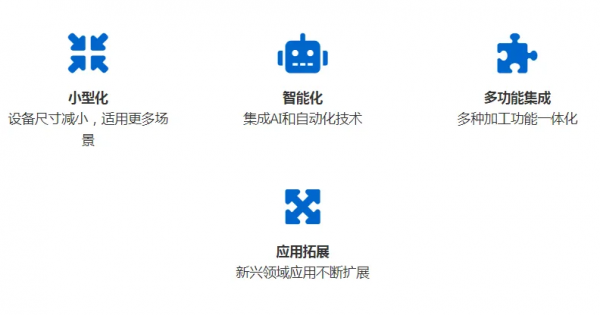

未來，水導激光技術將朝著設備小型化、智能化和多功能集成的方向發展。隨著技術的不斷成熟和成本的逐步降低，其應用領域?qū)⑦M(jìn)一步拓展到生物醫療芯片、量子器件、新材料等新興領域。同時，隨著國內企業技術水平的不斷提升和自主創新能力的增強，國產化進程將進一步加快，水導激光產業將迎來更加廣闊的發展空間。

 第三部分：技術難點和挑戰深度分析

1. 核心技術難點

• 激光-水射流耦合技術

  ：實現高效、穩定的激光-水射流耦合是水導激光技術的核心難點之一。這需要精確的光學設計、高質量的激光束、穩定的水射流以及精密的對準控制系統。任何環節的偏差都可能導致耦合效率下降、能量損失增加，從而影響加工質量和效率。



• 水射流穩定性控制

  ：獲得穩定、層流的微細水射流是實現高質量加工的前提。這需要對噴嘴的幾何形狀、水壓、水質、溫度等參數進行精確控制。噴嘴的磨損、環境的振動、水中的雜質等因素都可能破壞水射流的穩定性，導致加工精度下降。



• 精密?chē)娮熘圃旒夹g(shù)

  ：噴嘴是水導激光設備的核心部件，其制造精度直接決定了水射流的質量。噴嘴的孔徑、圓度、同軸度、內表面粗糙度等都需要達到微米級的精度，這對超精密加工技術提出了極高的要求。

• 工藝參數優化

  ：水導激光加工過程涉及激光參數（功率、脈寬、頻率）、水射流參數（壓力、流量、直徑）和運動參數（速度、路徑）等眾多變量，這些參數之間存在復雜的非線性關系。針對不同的材料和加工要求，需要進行大量的實驗和數據分析，以找到最優的工藝參數組合，實現最佳的加工效果。

2. 材料加工中的具體技術挑戰

• 金屬材料

  ：盡管水導激光在金屬加工中表現出優異的性能，但在加工不同種類的金屬材料時，仍需針對其不同的物理特性（如反射率、熱導率、熔點等）進行工藝參數的優化。例如，在加工高反射率的銅、鋁等材料時，需要解決激光吸收率低的問題；在加工高硬度、高熔點的哈氏合金等難加工材料時，需要平衡加工效率和加工質量。

• 陶瓷材料

  ：陶瓷材料具有高硬度、高脆性的特點，在加工過程中容易產生裂紋和崩邊。水導激光的"冷加工"特性雖然可以有效減少熱應力，但在加工過程中仍需精確控制激光能量和掃描路徑，以避免機械應力導致的材料損傷。

• 復合材料

  ：碳纖維復合材料（CFRP）等復合材料具有各向異性的特點，其基體和增強相的物理性能差異很大。在加工過程中，容易出現纖維拔出、分層、基體碳化等缺陷。水導激光技術雖然可以有效減少熱損傷，但仍需對工藝參數進行精細調控，以實現對不同組分材料的精確去除。

3. 設備與工藝控制難題

• 系統集成復雜性

  ：水導激光設備是一個集激光、高壓水、精密機械、運動控制、傳感檢測于一體的復雜系統。實現各子系統之間的高效協同和穩定運行，對系統集成技術提出了很高的要求。

• 設備可靠性和維護

  ：噴嘴、高壓密封件、光學元件等核心部件的壽命和可靠性直接影響設備的穩定運行和加工質量。這些精密部件的更換和調試需要專業的技術人員和專用的設備，維護成本較高。

• 實時監控和反饋

  ：實現對加工過程的實時監控和閉環反饋控制，是保證加工質量和穩定性的關鍵。這需要開發高速、高精度的傳感技術和控制算法，以實現對水射流狀態、激光功率、加工形貌等參數的實時監測和動態調整。



4. 產業化壁壘

• 核心技術專利壁壘

  ：目前，水導激光技術的核心專利主要掌握在瑞士Synova等少數國外企業手中，這構成了較高的技術壁壘，限制了國內企業的技術發展和市場競爭。

• 設備制造成本高

  ：水導激光設備涉及眾多高精密部件和先進技術，制造成本高昂，這在一定程度上限制了其在中小企業的推廣應用。

• 市場認知度和人才培養

  ：作為一項新興技術，水導激光的市場認知度還有待提高。同時，相關領域?qū)I(yè)人才的缺乏，也制約了技術的推廣和應用。

水導激光技術難點示意圖 (圖片占位)

 第四部分：案例研究和實際應用分析

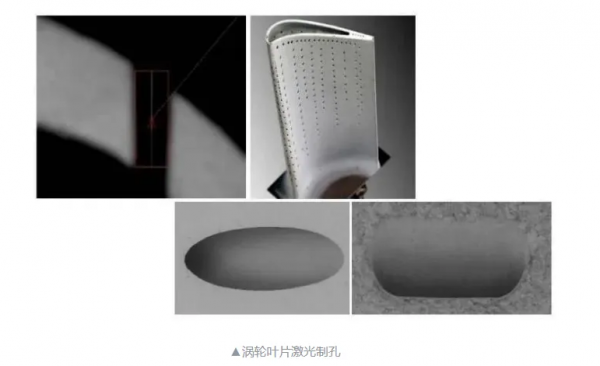

案例一：航空發動機渦輪葉片冷卻孔加工

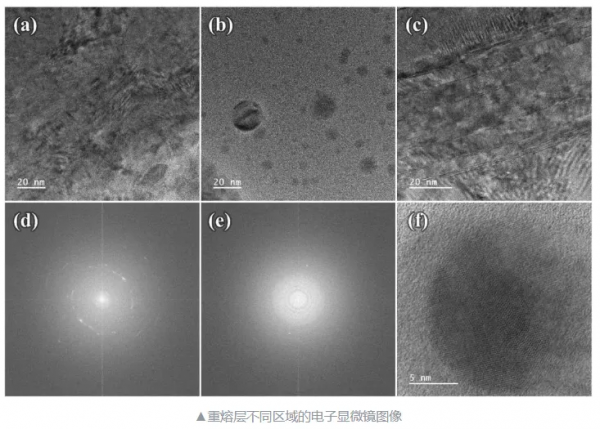

應用背景：航空發動機渦輪葉片在高溫、高壓、高轉速的惡劣環境下工作，其性能和壽命直接影響發動機的整體性能和可靠性。為了提高渦輪葉片的耐高溫性能，通常需要在葉片表面加工大量的氣膜冷卻孔，以形成一層冷氣膜，隔絕高溫燃?xì)鈱?duì)葉片的直接沖刷。傳統加工方法如電火花、傳統激光等，容易在孔的周?chē)a(chǎn)生微裂紋、重鑄層等缺陷，影響葉片的疲勞性能和使用壽命。

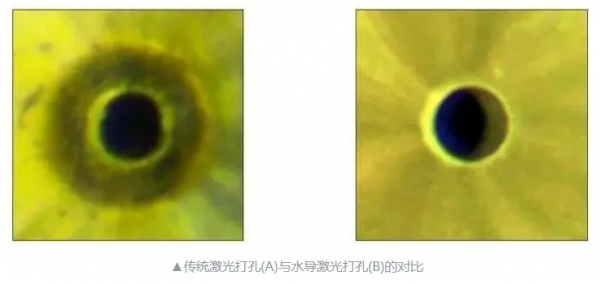

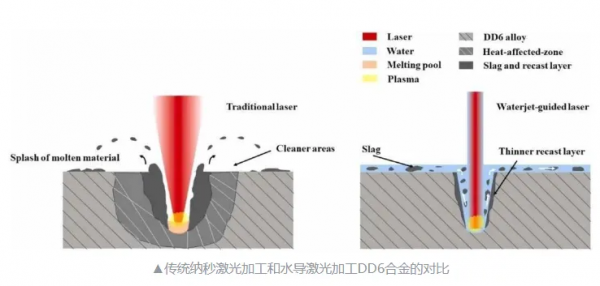

水導激光解決方案：水導激光技術以其獨特的"冷加工"優勢，為渦輪葉片冷卻孔的精密加工提供了理想的解決方案。通過精確控制激光能量和水射流參數，可以在葉片表面加工出高質量、無缺陷的冷卻孔。實驗研究表明，采用水導激光加工的冷卻孔，其孔壁光滑、無重鑄層和微裂紋，孔的幾何精度一致性也得到了顯著提高。這不僅提升了渦輪葉片的冷卻效率和可靠性，也為更高性能航空發動機的研制提供了技術支持。

航空發動機渦輪葉片冷卻孔加工案例圖 (圖片占位)

案例二：半導體晶圓切割

應用背景：隨著芯片集成度的不斷提高，晶圓切割的精度和質量要求也越來越高。傳統的金剛石刀刃切割方式容易在晶圓邊緣產生崩邊、裂紋等缺陷，影響芯片的良品率和性能。而傳統激光切割雖然速度快，但其熱效應容易導致晶圓熱損傷和性能下降。

水導激光解決方案：水導激光技術以其無熱損傷、高精度的特點，在半導體晶圓切割領域展現出巨大的應用潛力。通過水射流的冷卻和清潔作用，可以有效避免切割過程中的熱損傷和碎屑污染，獲得高質量的切割邊緣。研究表明，采用水導激光切割的晶圓，其邊緣光滑、無崩邊，芯片的電學性能和可靠性也得到了有效保證。此外，水導激光技術還可以實現更窄的切割道，從而在同一片晶圓上制造出更多的芯片，提高了晶圓的利用率和生產效率。

半導體晶圓切割案例圖 (圖片占位)

案例三：醫療器械精密加工

應用背景：醫療器械的制造對精度、安全性和生物相容性有著極高的要求。許多醫療器械如手術刀、介入導管、植入支架等，都需要進行微米級的精密加工。傳統加工方法難以滿足這些苛刻的要求，容易產生毛刺、污染等問題。

水導激光解決方案：水導激光技術的無接觸、無污染、高精度加工特性，使其成為醫療器械精密加工的理想選擇。通過精確控制激光束，可以在各種醫用材料上進行精細的切割、鉆孔、打標等操作，獲得光滑、無毛刺的加工表面。例如，在心臟支架的制造中，水導激光技術可以精確地切割出復雜的網狀結構，保證支架的力學性能和生物相容性。在手術刀具的制造中，水導激光技術可以加工出極其鋒利的刃口，提高手術的精準度和安全性。

醫療器械精密加工案例圖 (圖片占位)

 第五部分：總結與展望

水導激光技術作為一項革命性的精密加工技術，憑借其高精度、低熱損傷、材料適應性強等獨特優勢，在精密制造領域展現出廣闊的應用前景。從航空航天到半導體，從醫療器械到新能源，水導激光技術正在為各行各業的轉型升級提供強大的技術支持。

盡管目前水導激光技術在設備成本、核心技術、產業化等方面仍面臨一些挑戰，但隨著技術的不斷成熟和創新，這些問題將逐步得到解決。未來，隨著設備的小型化、智能化和多功能化，以及應用領域的不斷拓展，水導激光技術將在全球精密制造領域扮演越來越重要的角色，為人類創造更加美好的未來。

水導激光技術未來展望圖 (圖片占位)

 參考文獻

1. 知乎專欄：水導激光技術的原理、特點、應用及研究進展。
   https://zhuanlan.zhihu.com/p/27771545683
2. 中國光學期刊網：水導激光微加工機理與研究進展。
   https://www.opticsjournal.net/Articles/OJf7751bd6ca07f0/FullText
3. OE Journal：金屬材料水導激光加工實驗研究。
   https://www.oejournal.org/oee/article/doi/10.12086/oee.2020.190423
4. 庫維科技：水導激光加工的那些技術難點。
   http://www.kwong-tech.com/news/hyzx/878.html
5. 新浪財經：中外合資！這家激光企業的舉動"大有看頭"。
   https://finance.sina.com.cn/stock/relnews/cn/2025-04-23/doc-ineuerfh6454662.shtml
6. 搜狐：水導激光加工在半導體制造中的應用。
   https://www.sohu.com/a/815516235_121441097
7. 知乎專欄：水導激光加工技術的應用及發展現狀。
   https://zhuanlan.zhihu.com/p/28286025575
